Vibro-Kombipfähle

Werden für den unterirdischen Bau wie Tunnelbau, Parkgaragen und andere Projekte eingesetzt, bei denen die Pfahlköpfe tiefer als das Heimaaiveld angebracht werden müssen. Vibro-Kombipfähle besitzen dieselbe bodenmechanische Tragfähigkeit und die gleichen Merkmale wie HBF Vibropfähle.

Anwendung

  • Anwendbar für Arbeiten in der Infrastruktur; unter anderem Tunnelbau, unterirdische Parkgaragen und Bauwerke, bei denen der Pfahlkopf vertieft unter der Erdoberfläche angebracht werden muss.
  • Verfügen bei Vorhandensein von festen Zwischenschichten, Hindernissen und Ähnlichem immer über einen unbeschädigten, vorgefertigten Kern aus hochwertigem Beton.
  • Können von einem höheren Niveau bis zu einer gewissen Tiefe unter der Erdoberfläche hergestellt werden. Beim Tunnelbau beispielsweise 8 Meter unter der Erdoberfläche, was Vorteile bietet. Einerseits kann das Aushub des Tunnelteils ungestört erfolgen. Andererseits muss keine übermäßige Pfahllänge geschnitten werden. Die Pfähle können von Traversen aus gefertigt werden.
  • Verzeichnen bei Zugbelastung eine geringe Verlagerung durch die Vorspannung im vorgefertigten Betonelement.
  • Das günstige Einrammverhalten der HBF Vibropfähle wird mit dem günstigen Verlagerungsverhalten des vorgespannten, vorgefertigten Betonelements kombiniert.
  • Insbesondere bei Tunnelbau und Kellergeschossen von Parkgaragen wird von diesen spezifischen Merkmalen Gebrauch gemacht.

Merkmale

  • Verfügen über alle relevanten Eigenschaften von HBF Vibropfählen, bieten jedoch spezifische Vorteile und Anwendungsbereiche.
  • Die Pfahlkopf kann unterhalb der Arbeitsebene angebracht werden.
  • Ein Vibro-Kombipfahl kann hohe Zugbelastungen aufnehmen.
  • Nach dem Einrammen des Hebrohres wird ein vorgefertigtes Element aus bewehrtem Beton in das Rohr eingesetzt.
  • Bei der Gestaltung und dem Querschnitt des Betonelements ist das Ziel, dass es sowohl dem Verwendungszweck entspricht als auch während des Transports und der Platzierung im Hebrohr ausreichend stabil ist.
  • Zusätzliche werkseitig anzubringende Einrichtungen sind für die Verbindung des Pfahlkopfes mit der darüberliegenden Konstruktion möglich. Zum Beispiel eine Profilierung für eine Unterwasserbetonplatte oder das Einbetonieren von Ankerstangen.
  • Der Groutmörtel wird teilweise um das vorgefertigte Betonelement herum angebracht.
  • Darüber hinaus gelten die relevanten Merkmale der HBF Vibropfähle.
  • Schoorstellungen:
    • Rückwärts bis maximal 3:1 à 4:1.
    • Vorwärts bis maximal 4:1 à 10:1.
  • Die Pfähle können Druck, aber vor allem Zug aufnehmen.
  • Das Pfahlsystem ist bodenverdrängend und hat dieselbe bodenmechanische Tragfähigkeit wie die HBF Vibropfähle.
  • Kein anfallender Boden.
  • Pfahlsystem und die Tragfähigkeitsfaktoren entsprechen den geltenden Bauvorschriften.
  • Bei Konstrukteuren und dem Dienst Bau- und Wohnungsaufsicht ist es ein bekanntes und geschätztes Gründungssystem.

Vibro-Kombipfähle verfügen über alle relevanten Eigenschaften der HBF Vibropfähle. Das Pfahlsystem bietet zusätzliche Vorteile und kennt spezifische Anwendungsmöglichkeiten.

Besondere Aspekte

  • Vorrammen wird an Standorten angewendet, an denen in der Oberflächenschicht Hindernisse auftreten können.
  • Vorbohren vor der Produktion von HBF Vibropfählen führt zu erheblichen Reduzierungen der Rammschwingungen.
  • Lärmreduzierungen können bei der Produktion erreicht werden, wenn eine Schallhaube verwendet wird. In diesem Zusammenhang entwickelte Vroom Funderingstechnieken in Zusammenarbeit mit unter anderem IHC Hydrohammer und TNO Delft eine lärmreduzierende Haube.

Qualitätsüberwachung

Vroom Funderingstechnieken stellt Vibro-Kombipfähle gemäß festgelegten Ausführungsverfahren im Rahmen der internen Qualitätskontrolle und den landesweit geltenden Normen her.

Eine Kontrolle des bodenmechanischen Tragvermögens ist möglich anhand der Anzahl der Schläge pro 25 cm, die bei den IHC-Hämmern automatisch registriert werden können. Das akustische Durchmessen der Vibro-Kombipfähle ist nicht notwendig, da die Pfähle spannungsarm in das Hebrohr eingebracht werden. In einigen Fällen können diese Pfähle jedoch akustisch durchgemessen werden. Die vorgefertigten Betonelemente werden unter KOMO-Zertifikat geliefert. Der Grout für die Vibro-Kombipfähle stammt von zertifizierten Zentralen. Vroom Funderingstechnieken kann eine zusätzliche Kontrolle der Groutqualität durchführen, indem Würfel vor Ort gegossen und ge

prüft werden.

Lassen Sie sich beraten

Für die Erstellung unserer Broschüren und unserer Website wendet Vroom Funderingstechnieken größtmögliche Sorgfalt auf. Dennoch können aus dem Inhalt keine Rechte abgeleitet werden. Wenn Sie Informationen aus unseren Broschüren oder unserer Website ohne Überprüfung oder weiteren Rat von Vroom Funderingstechnieken nutzen, tun Sie dies auf eigene Verantwortung und Risiko.

Vroom Funderingstechnieken übernimmt keine Haftung für die Richtigkeit und/oder Eignung der Informationen für die von Ihnen beabsichtigte Anwendung. Für Fragen zur Anwendung unserer Produkte bei konkreten Projekten empfehlen wir Ihnen, sich an unsere Verkaufsabteilung zu wenden.

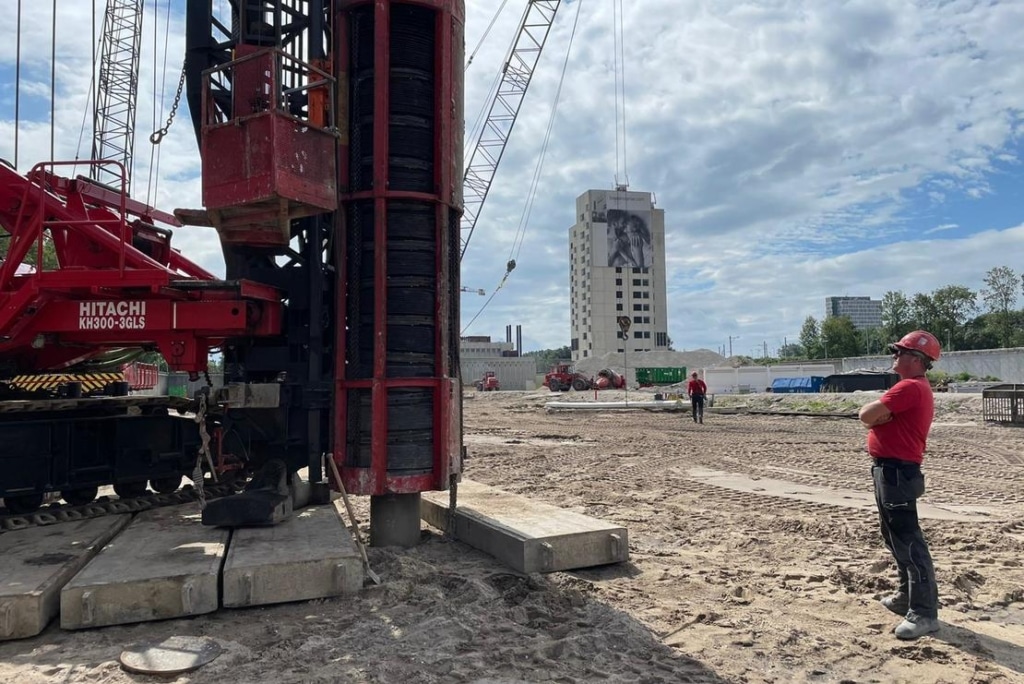

Vibro-Kombipfähle
Vibro-Kombipfähle
Vibro-Kombipfähle
Vibro-Kombipfähle
Vibro-Kombipfähle
Vibro-Kombipfähle
Vibro-Kombipfähle
Vibro-Kombipfähle
Vibro-Kombipfähle
Vibro-Kombipfähle
Vibro-Kombipfähle
Vibro-Kombipfähle

Merkmale

  • Verfügen über alle relevanten Eigenschaften von HBF Vibropfählen, bieten jedoch spezifische Vorteile und Anwendungsbereiche.
  • Die Pfahlkopf kann unterhalb der Arbeitsebene angebracht werden.
  • Ein Vibro-Kombipfahl kann hohe Zugbelastungen aufnehmen.
  • Nach dem Einrammen des Hebrohres wird ein vorgefertigtes Element aus bewehrtem Beton in das Rohr eingesetzt.
  • Bei der Gestaltung und dem Querschnitt des Betonelements ist das Ziel, dass es sowohl dem Verwendungszweck entspricht als auch während des Transports und der Platzierung im Hebrohr ausreichend stabil ist.
  • Zusätzliche werkseitig anzubringende Einrichtungen sind für die Verbindung des Pfahlkopfes mit der darüberliegenden Konstruktion möglich. Zum Beispiel eine Profilierung für eine Unterwasserbetonplatte oder das Einbetonieren von Ankerstangen.
  • Der Groutmörtel wird teilweise um das vorgefertigte Betonelement herum angebracht.
  • Darüber hinaus gelten die relevanten Merkmale der HBF Vibropfähle.
  • Schoorstellungen:
    • Rückwärts bis maximal 3:1 à 4:1.
    • Vorwärts bis maximal 4:1 à 10:1.
  • Die Pfähle können Druck, aber vor allem Zug aufnehmen.
  • Das Pfahlsystem ist bodenverdrängend und hat dieselbe bodenmechanische Tragfähigkeit wie die HBF Vibropfähle.
  • Kein anfallender Boden.
  • Pfahlsystem und die Tragfähigkeitsfaktoren entsprechen den geltenden Bauvorschriften.
  • Bei Konstrukteuren und dem Dienst Bau- und Wohnungsaufsicht ist es ein bekanntes und geschätztes Gründungssystem.

Vibro-Kombipfähle verfügen über alle relevanten Eigenschaften der HBF Vibropfähle. Das Pfahlsystem bietet zusätzliche Vorteile und kennt spezifische Anwendungsmöglichkeiten.

Besondere Aspekte

  • Vorrammen wird an Standorten angewendet, an denen in der Oberflächenschicht Hindernisse auftreten können.
  • Vorbohren vor der Produktion von HBF Vibropfählen führt zu erheblichen Reduzierungen der Rammschwingungen.
  • Lärmreduzierungen können bei der Produktion erreicht werden, wenn eine Schallhaube verwendet wird. In diesem Zusammenhang entwickelte Vroom Funderingstechnieken in Zusammenarbeit mit unter anderem IHC Hydrohammer und TNO Delft eine lärmreduzierende Haube.

Qualitätsüberwachung

Vroom Funderingstechnieken stellt Vibro-Kombipfähle gemäß festgelegten Ausführungsverfahren im Rahmen der internen Qualitätskontrolle und den landesweit geltenden Normen her.

Eine Kontrolle des bodenmechanischen Tragvermögens ist möglich anhand der Anzahl der Schläge pro 25 cm, die bei den IHC-Hämmern automatisch registriert werden können. Das akustische Durchmessen der Vibro-Kombipfähle ist nicht notwendig, da die Pfähle spannungsarm in das Hebrohr eingebracht werden. In einigen Fällen können diese Pfähle jedoch akustisch durchgemessen werden. Die vorgefertigten Betonelemente werden unter KOMO-Zertifikat geliefert. Der Grout für die Vibro-Kombipfähle stammt von zertifizierten Zentralen. Vroom Funderingstechnieken kann eine zusätzliche Kontrolle der Groutqualität durchführen, indem Würfel vor Ort gegossen und ge

prüft werden.

Lassen Sie sich beraten

Für die Erstellung unserer Broschüren und unserer Website wendet Vroom Funderingstechnieken größtmögliche Sorgfalt auf. Dennoch können aus dem Inhalt keine Rechte abgeleitet werden. Wenn Sie Informationen aus unseren Broschüren oder unserer Website ohne Überprüfung oder weiteren Rat von Vroom Funderingstechnieken nutzen, tun Sie dies auf eigene Verantwortung und Risiko.

Vroom Funderingstechnieken übernimmt keine Haftung für die Richtigkeit und/oder Eignung der Informationen für die von Ihnen beabsichtigte Anwendung. Für Fragen zur Anwendung unserer Produkte bei konkreten Projekten empfehlen wir Ihnen, sich an unsere Verkaufsabteilung zu wenden.

Technische Daten

Betonqualität

Groutmischung

Festigkeit 25 bis 35 N/mm2.

Betonelement (vorgefertigter Betonkern)

Betonqualität C35/45, C45/55 oder C55/65: Dimensionierung der Bewehrung im vorgefertigten Betonelement anhand der Belastungsdaten.

Tragfähigkeit

Das bodenmechanische Tragvermögen nach Eurocode 7 (NEN 6743) ergibt die folgenden Pfahlklassenfaktoren.

Spitzenlastfaktor des Pfahls

αp = 0,70

Schaftreibungsfaktor

αs = 0,014 (schockierend gezogen)
αs = 0,012 (bei Zugpfählen)
Casing und vorgefertigter Betonkern Vibro-Kombipfahl

Abmessungen

Durchmesser Casing/Hebrohr (Quadratmaß vorgefertigter Betonkern), Maße in mm:

  • 457 (290)
  • 508 (320)
  • 559 (350)
  • 610 (380 / 400)

Die Fußplattenabmessungen wie bei HBF Vibropfählen und bezogen auf den Schaftdurchmesser des Hebrohrs.

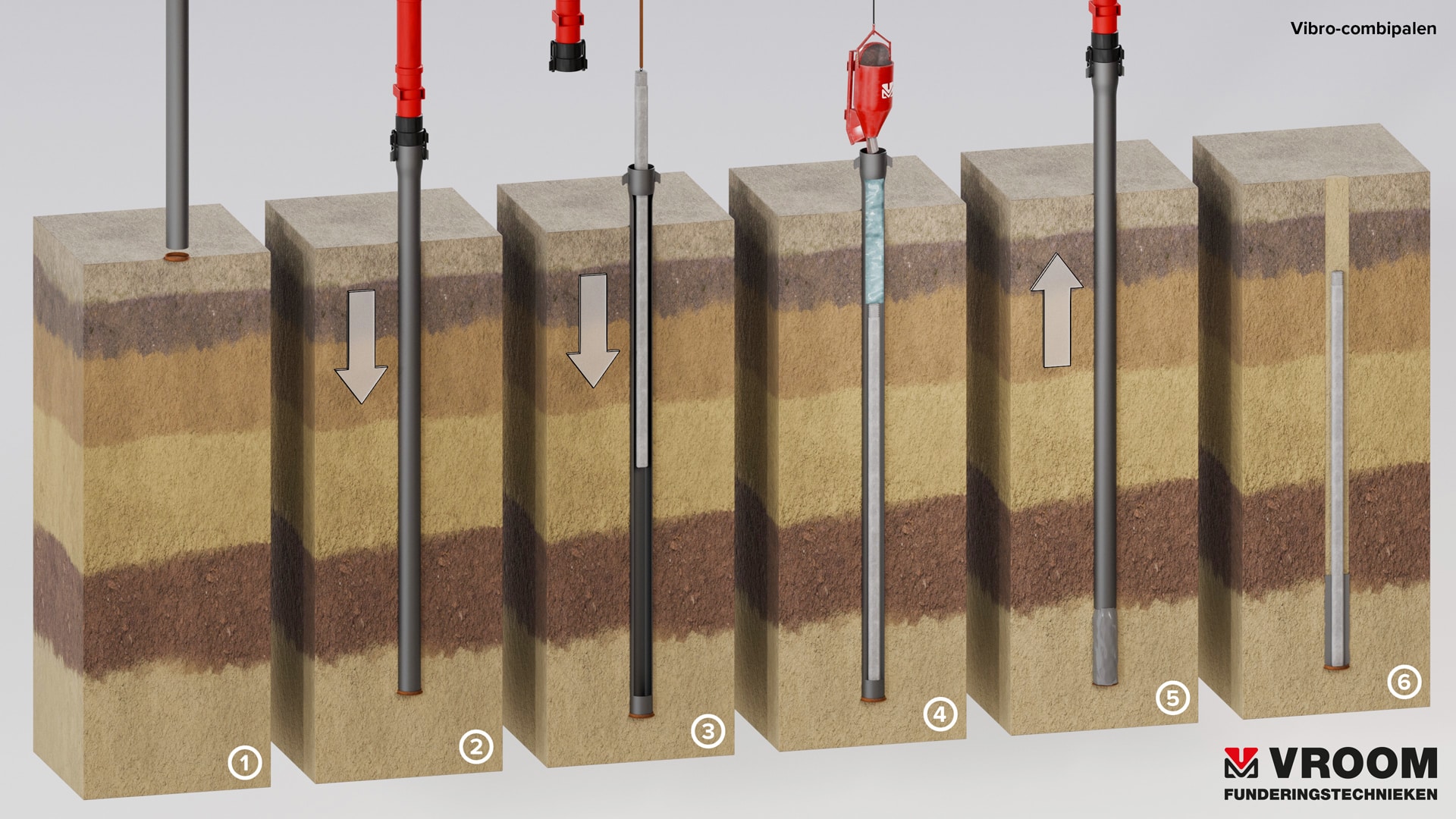

Herstellung

  1. Stahlhebrohr, versehen mit Fußplatte, auf Arbeitsebene.
  2. Einrammen des Hebrohrs bis zum gewünschten Niveau mit relevantem Rammhammer. Kontrolle, ob das Rohr trocken und frei von Verunreinigungen ist.
  3. Platzieren des vorgespannten vorgefertigten Betonelements.
  4. Raum um den Kern teilweise mit Grout füllen und anschließend Wasserdruckkolonne anwenden, um ausreichenden Druck auf die Groutkolonne zu gewährleisten.
  5. Hebrohr rammenziehend entfernen.

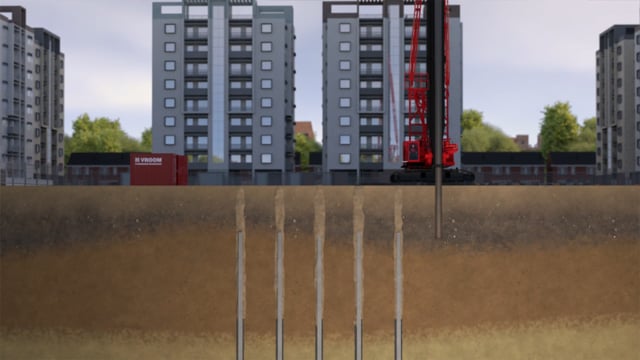

  6. Vibro-Kombipfähle unterhalb der Erdoberfläche.
