Toepassing
- HEK schroefpalen komen vooral in aanmerking voor het funderen van projecten in een bebouwde omgeving of daar waar uitkomende grond of trillingen niet wenselijk zijn.
- Bij uitstek geschikt voor binnenstedelijke projecten, infra- en energiesector, waaronder windmolens.
Kenmerken
- Aanpassingen in paalspecificatie tot vlak voor de start van het werk en soms zelfs tijdens het werk nog mogelijk.
- Kunnen zowel relatief hoge druk- als trekbelasting opnemen.
- Grondverdringend, hierdoor is de uitkomende boorgrond nihil.
- Het paalsysteem wordt trillingsvrij en geluidsarm ingebracht door middel van schroeven.
- HEK schroefpalen kunnen over de gehele lengte met een korf worden gewapend en kunnen daardoor zowel relatief hoge druk- als trekbelasting opnemen.
- Kunnen enigszins boven het werkniveau op hoogte worden afgewerkt.

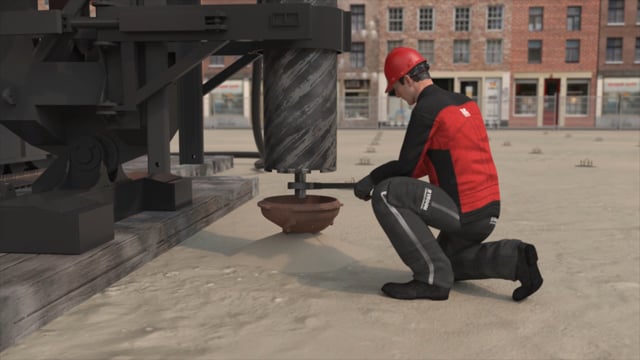

De HEK schroefpaal kan in verschillende varianten worden uitgevoerd; met groutinjectie of als combi geschroefde buispaal. Bij het systeem wordt gebruik gemaakt van een gladde stalen boorbuis, die is voorzien van een losse schroefpunt. Een boormotor brengt deze schroevend op diepte, waarna de wapening en beton worden aangebracht. De boorbuis wordt er vervolgens uitgetrokken, waarbij de schroefpunt in de bodem achterblijft. De paal kan vervolgens over de volledige lengte worden gewapend. Afhankelijk van de funderingsmachine en de bodemgesteldheid is een paallengte tot 48 meter haalbaar. Het systeem creëert een hoog draagvermogen.
Bijzondere aspecten
Voor iedere grondslag kan Vroom Funderingstechnieken u adviseren over de toepassing van de HEK schroefpaal en welk type in aanmerking komt. HEK-combi-schroefpalen zijn voorzien van een prefab betonkern en zijn zeer geschikt voor ondergrondse parkeergarages, tunnels en kelderconstructies, die vanaf een hoger niveau verdiept geproduceerd moeten worden. Zie ook productbeschrijving. HEK casing palen zijn te vergelijken met de geschroefde stalenbuispaal in het mini-segment. In dit geval blijft zowel het schroefpunt als de casing in de bodem achter.
Controle tijdens de productie
Dankzij de registratie van draaimoment, pull down kracht en boortijd beschikt de machinist over actuele informatie van de gemaakte paal en kan daardoor afwijkingen in de grondslag opmerken en daarop anticiperen. Het boormoment, de inbrengsnelheid en de schraapfactor dienen ter indicatie voor het volgen van de sondering. Controle op watertoetreding in de schroefbuis, tijdens het inschroeven, gebeurt met behulp van een peillood of steen.
Controle na de productie
Door de eigen kwaliteitscontrole kan snel worden gereageerd. Indien er twijfel bestaat omtrent de kwaliteit van de paal en/of op verzoek van de opdrachtgever met betrekking tot de uitvoering kunnen door Vroom Funderingstechnieken vervaardigde HEK schroefpalen akoestisch worden doorgemeten en vervolgens door een onafhankelijk adviesbureau worden beoordeeld.
Controle betonkwaliteit vindt plaats door middel van het boren en beproeven van beton uit de kern van de paal.
Vroom Funderingstechnieken vervaardigt HEK schroefpalen volgens de eigen uitvoeringsprocedure die is opgesteld in het kader van de interne kwaliteitsbewaking en landelijk geldende normen. Beton (en grout) voor de HEK schroefpalen wordt afgenomen van gecertificeerde betoncentrales.
