Prefab heipalen (beton)

Vroom Funderingstechnieken heeft veel ervaring opgebouwd in prefab betonpalen en geeft advies over de toepassingsmogelijkheden. Het paalsysteem is grondverdringend. Vroom is gespecialiseerd in zware, grote afmetingen betonpalen.

Toepassing

  • Windmolenfundaties.
  • Woningbouw, utiliteitsbouw en alle andere soorten bouwwerken en bij nagenoeg iedere grondgesteldheid.
  • Projecten in de weg- en waterbouw waarbij hoge paalbelastingen optreden.
  • Kunnen bij kelders, tunnels en andere ondergrondse bouwwerken vanaf het bestaande maaiveld worden ingebracht en vervolgens verdiept worden weggeheid.
  • Heiwerk vanaf het water op een ponton voor botenloodsen, aanlegsteigers en bruggen.
  • Bergingen, onderheide terrassen en tuinmuren in nieuwbouwprojecten.

Kenmerken

  • Traditioneel paalsysteem dat nagenoeg bij alle bouwwerken toegepast kan worden.
  • De paalkop kan bij voervelden op hoogte afgeheid worden.
  • Inheidiepte door middel van kalenderen goed controleerbaar.
  • Door grote afname bij de leveranciers, flexibel in optredende wijzigingen van de paalspecificatie.
  • Schoorstanden: achterover tot maximaal 4:1 / voorover tot maximaal 5:1.
  • Druk-, trek- en momentbelasting goed opneembaar met extra wapening.

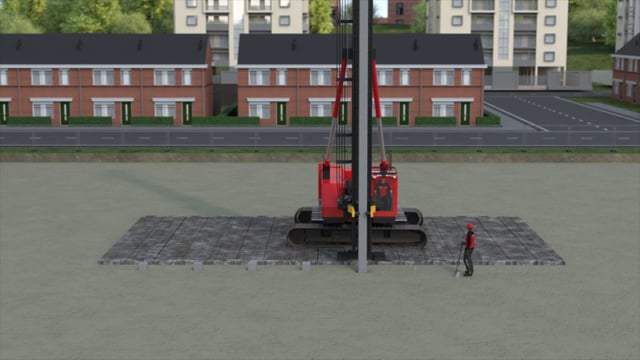

Palen worden voornamelijk ingeheid met hydraulische hamers waarmee de slagenergie traploos is in te regelen. Het inheien gebeurd gecontroleerd voor zowel de paal als de omgeving.

Kwaliteitsbewaking

Vroom Funderingstechnieken brengt prefab betonpalen aan volgens een door Vroom Funderingstechnieken opgestelde uitvoeringsprocedure in het kader van de interne kwaliteitsbewaking en landelijk geldende normen.

Controle grondmechanisch draagvermogen

Bij het inheien van prefab betonpalen kan het draagvermogen door middel van kalenderen worden gecontroleerd.

Controle paaltechnisch draagvermogen

De prefab betonpalen kunnen na inheien gecontroleerd worden op continuïteit door akoestisch doormeten.

Laat u adviseren

Aan het tot stand komen van onze folders en onze website besteedt Vroom Funderingstechnieken de grootst mogelijke zorg. Aan de inhoud kunnen evenwel geen rechten worden ontleend. Indien u zonder verificatie of nader advies van Vroom Funderingstechnieken gebruik maakt van informatie uit onze folders of op onze website, doet u dat voor eigen rekening en risico.

Vroom Funderingstechnieken accepteert geen aansprakelijkheid voor de juistheid en/of geschiktheid van de informatie voor de door u beoogde toepassing. Voor vragen over de toepassing van onze producten voor concrete projecten raden wij u aan contact op te nemen met onze afdeling verkoop.

Prefab heipalen (beton)
Prefab heipalen (beton)
Prefab heipalen (beton)
Prefab heipalen (beton)
Prefab heipalen (beton)
Prefab heipalen (beton)
Prefab heipalen (beton)
Prefab heipalen (beton)
Prefab heipalen (beton)
Prefab heipalen (beton)
Prefab heipalen (beton)
Prefab heipalen (beton)
Prefab heipalen (beton)

Kenmerken

  • Traditioneel paalsysteem dat nagenoeg bij alle bouwwerken toegepast kan worden.
  • De paalkop kan bij voervelden op hoogte afgeheid worden.
  • Inheidiepte door middel van kalenderen goed controleerbaar.
  • Door grote afname bij de leveranciers, flexibel in optredende wijzigingen van de paalspecificatie.
  • Schoorstanden: achterover tot maximaal 4:1 / voorover tot maximaal 5:1.
  • Druk-, trek- en momentbelasting goed opneembaar met extra wapening.

Palen worden voornamelijk ingeheid met hydraulische hamers waarmee de slagenergie traploos is in te regelen. Het inheien gebeurd gecontroleerd voor zowel de paal als de omgeving.

Kwaliteitsbewaking

Vroom Funderingstechnieken brengt prefab betonpalen aan volgens een door Vroom Funderingstechnieken opgestelde uitvoeringsprocedure in het kader van de interne kwaliteitsbewaking en landelijk geldende normen.

Controle grondmechanisch draagvermogen

Bij het inheien van prefab betonpalen kan het draagvermogen door middel van kalenderen worden gecontroleerd.

Controle paaltechnisch draagvermogen

De prefab betonpalen kunnen na inheien gecontroleerd worden op continuïteit door akoestisch doormeten.

Laat u adviseren

Aan het tot stand komen van onze folders en onze website besteedt Vroom Funderingstechnieken de grootst mogelijke zorg. Aan de inhoud kunnen evenwel geen rechten worden ontleend. Indien u zonder verificatie of nader advies van Vroom Funderingstechnieken gebruik maakt van informatie uit onze folders of op onze website, doet u dat voor eigen rekening en risico.

Vroom Funderingstechnieken accepteert geen aansprakelijkheid voor de juistheid en/of geschiktheid van de informatie voor de door u beoogde toepassing. Voor vragen over de toepassing van onze producten voor concrete projecten raden wij u aan contact op te nemen met onze afdeling verkoop.

Technische gegevens

Hydraulische hamers

Junttan HHK 2.5, 3, 4, 5, 6, 9 en 12a.

Dieselhamers

Diverse typen dieselhamers kunnen worden ingezet.

Betonkwaliteit

Minimaal C45/55 XC2.

Wapening

De palen worden voorgespannen en gewapend met voorspanstaal. Ten behoeve van trek of momenten kan aanvullend een traditionele wapening aangebracht worden.

Draagvermogen

Het grondmechanisch draagvermogen volgens Eurocode 7 (NEN 6743) geeft als paalklassefactoren:

Paalpuntdraagkrachtfactoren

αp = 0,7
β = 1,0

Schachtwrijvingsfactor

αs = 0,010
Trek: αt = 0,007

Last- en vervormingsgedrag

Overeenkomstig Eurocode 7 (NEN 6743, type 1, figuur 6 en 7), afhankelijk van de grondgesteldheid.

Belastingspectrum

Druk tot maximaal ca. 5000 kN
Trek tot maximaal ca. 600 kN.

​Constructieve aspecten

Beschikbare standaard afmetingen prefab betonpalen, vierkantsmaten in mm:

  • 220
  • 250
  • 290
  • 320
  • 350
  • 380
  • 400
  • 420
  • 450
  • 500

De maximale paallengte is ongeveer 80 à 90 keer de vierkantafmeting.
Toepassing afhankelijk van de grondgesteldheid en heibaarheid.
Prefab betonpalen kunnen ook met een verzwaarde voet en/of met inwendige of uitwendige ribbelprofileringen geleverd worden.
Prefab betonpalen kunnen ook met koppeling geleverd worden.
