Stalenbuis schroefpalen

Speciale aandacht gaat uit naar trillingsvrij schroeven van stalenbuispalen (met of zonder groutinjectie) en schroefinjectie palen. Beide paalsystemen worden steeds vaker in combinatie met funderingsmachines ingezet bij infra werken, utiliteitsbouw, woningbouw en funderingsherstel.

Toepassing

  • Funderingsherstel
  • Inpandige bedrijfsvloeren
  • Geluidsschermen
  • Stadsvernieuwing
  • Moeilijk bereikbare locaties
  • Kritische situaties
  • Woningbouw

Kenmerken

  • Paalsysteem is 100% grondverdringend
  • Productietechniek is trillingsvrij
  • Hoog draagvermogen bij toepassing van grout
  • Uitvoerbaar met grout recycling
  • Inschroefdiepte afhankelijk van de grondgesteldheid en palen worden tot de berekende diepte ingeschroefd
  • Geschroefde stalen buispalen kunnen zowel op druk als op trek worden belast
  • Onder bepaalde omstandigheden zijn de palen direct op hoogte af te werken
  • Buissegmenten kunnen worden gekoppeld om grotere dieptes te bereiken

Kwaliteitsbewaking

Vroom Funderingstechnieken brengt stalenbuispalen aan volgens een door Vroom Funderingstechnieken opgestelde uitvoeringsprocedure in het kader van de interne kwaliteitsbewaking en landelijk geldende normen.
Voor meer informatie kunt u contact opnemen met de afdeling Verkoop.

Laat u adviseren

Aan het tot stand komen van onze folders en onze website besteedt Vroom Funderingstechnieken de grootst mogelijke zorg. Aan de inhoud kunnen evenwel geen rechten worden ontleend. Indien u zonder verificatie of nader advies van Vroom Funderingstechnieken gebruik maakt van informatie uit onze folders of op onze website, doet u dat voor eigen rekening en risico. Vroom Funderingstechnieken accepteert geen aansprakelijkheid voor de juistheid en/of geschiktheid van de informatie voor de door u beoogde toepassing. Voor vragen over de toepassing van onze producten voor concrete projecten raden wij u aan contact op te nemen met onze afdeling verkoop.

Kenmerken

  • Paalsysteem is 100% grondverdringend
  • Productietechniek is trillingsvrij
  • Hoog draagvermogen bij toepassing van grout
  • Uitvoerbaar met grout recycling
  • Inschroefdiepte afhankelijk van de grondgesteldheid en palen worden tot de berekende diepte ingeschroefd
  • Geschroefde stalen buispalen kunnen zowel op druk als op trek worden belast
  • Onder bepaalde omstandigheden zijn de palen direct op hoogte af te werken
  • Buissegmenten kunnen worden gekoppeld om grotere dieptes te bereiken

Kwaliteitsbewaking

Vroom Funderingstechnieken brengt stalenbuispalen aan volgens een door Vroom Funderingstechnieken opgestelde uitvoeringsprocedure in het kader van de interne kwaliteitsbewaking en landelijk geldende normen.
Voor meer informatie kunt u contact opnemen met de afdeling Verkoop.

Laat u adviseren

Aan het tot stand komen van onze folders en onze website besteedt Vroom Funderingstechnieken de grootst mogelijke zorg. Aan de inhoud kunnen evenwel geen rechten worden ontleend. Indien u zonder verificatie of nader advies van Vroom Funderingstechnieken gebruik maakt van informatie uit onze folders of op onze website, doet u dat voor eigen rekening en risico. Vroom Funderingstechnieken accepteert geen aansprakelijkheid voor de juistheid en/of geschiktheid van de informatie voor de door u beoogde toepassing. Voor vragen over de toepassing van onze producten voor concrete projecten raden wij u aan contact op te nemen met onze afdeling verkoop.

Technische gegevens

Productietechnieken

  • Schroeven met grout

Groutinjectie wordt via een voerbuis door een opening in de schroefpunt rond de buis gespoten. Dit vergemakkelijkt het op diepte brengen van de buispaal en verhoogt het draagvermogen.

Schroefinjectie palen

Bij de vervaardiging van schroefinjectiepalen wordt een groutlichaam met de aanwezige grond gevormd ter grootte van de schroefpunt.

Betonkwaliteit

C20/25, C25/30 en C30/37 en C35/45 kwaliteit.

Wapening

B500B kwaliteit. Dimensionering aan de hand van belastingsgegevens door de constructeur.

Draagvermogen

Het grondmechanisch draagvermogen volgens Eurocode 7 (NEN 6743) is afhankelijk van de toepassing van grout.

Last- en vervormingsgedrag

Overeenkomstig type grondverdringende paal.

​Beschikbare paaldiameters: geschroefd

Diameter schacht (diameter schroefpunt), maten in mm:

  • 168 (300)
  • 219 (350)
  • 273 (400)
  • 323 (450)
  • 356 (500)
  • 406 (556)
  • 456 (620)
  • 508 (680)
  • 559 (770)
  • 610 (850)
  • 711 (850)
  • 762 (950)
  • 813 (950)

De afmeting van de schroefpunt wordt op het project afgestemd. Grotere en afwijkende maten op aanvraag.

Vervaardiging

  1. Positionering stalen casing met schroefpunt dat op het maaiveld in de juiste positie is gebracht.

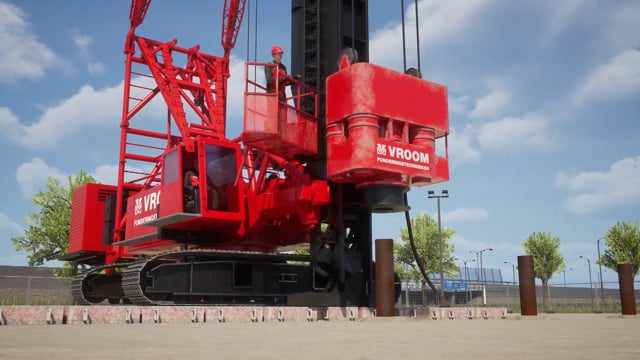

  2. Hydraulische boorinstallatie brengt in combinatie met de pull down-kracht de casing schroevend op de gewenste diepte.
  3. Afwerken paal.
  4. Controle of de buis droog en vrij van verontreiniging is: op hoogte afhangen van wapening voorzien van afstandhouders.
  5. Vullen met betonmortel, casing blijft achter.
  6. Gereed.
