Stahlrohrrammpfähle

Stahlrohrrammpfähle sind Ortbetonpfähle, die aus Stahlrohrsegmenten hergestellt werden. Dieser Pfahltyp wird häufig bei Anbauten, Sanierungsarbeiten und Fundamentinstandsetzungen eingesetzt. Das erschütterungsarme Innenrammen ist die am häufigsten verwendete Einbaumethode. Erschütterungsfreie Schraubtechniken mit oder ohne Verpressmörtel sowie Schneckeninjektionspfähle werden gesondert beschrieben.

Anwendungsbereiche

  • Wohnraumerweiterungen
  • Fundamentsanierungen
  • Industrieböden
  • Lärmschutzwände
  • Städtische Umstrukturierungsprojekte
  • Infrastrukturprojekte

Merkmale

  • Die Tragfähigkeitsbeiwerte werden gemäss den geltenden Eurocode-7-Normen (NEN-Normen) berechnet
  • Das Stahlrohr wird mit einem hydraulisch stufenlos regelbaren Hydraulikhammer eingerammt
  • Das Pfahlsystem ist zu 100 % bodenverdrängend
  • Kontrolle der Eindringtiefe mittels Rammdiagrammen
  • Kurze Lieferzeiten und Anpassungen der Pfahlspezifikationen sind bis kurz vor Ausführungsbeginn möglich
  • Geneigte Ausführung ist möglich
  • Stahlrohrrammpfähle können sowohl Druck- als auch Zugbelastungen aufnehmen
  • Unter bestimmten Bedingungen können die Pfähle direkt auf Sollniveau fertiggestellt werden
  • Die Pfähle können über die gesamte Länge bewehrt werden. Abstandhalter gewährleisten eine ausreichende Betondeckung der Bewehrung

Stahlrohrrammpfähle werden an Standorten mit eingeschränkten Arbeitsräumen oder begrenzter Durchfahrtshöhe sowie bei Projekten mit Anforderungen an geringe Erschütterungen eingesetzt.

Herstellungstechniken

  • Aussengeführtes Einrammen

Qualitätssicherung

Vroom Funderingstechnieken führt Stahlrohrrammpfähle gemäss einem von Vroom Funderingstechnieken erstellten Ausführungsverfahren im Rahmen der internen Qualitätssicherung sowie der national geltenden Normen aus.

Beratung anfordern

Vroom Funderingstechnieken wendet bei der Erstellung ihrer Broschüren und Website grösstmögliche Sorgfalt an. Dennoch können aus deren Inhalt keine Rechte abgeleitet werden. Wenn Sie Informationen aus unseren Broschüren oder von unserer Website ohne Überprüfung oder weitere Beratung durch Vroom Funderingstechnieken verwenden, geschieht dies ausschliesslich auf eigenes Risiko.

Vroom Funderingstechnieken übernimmt keine Haftung für die Richtigkeit und/oder Eignung der Informationen für Ihre beabsichtigte Anwendung. Bei Fragen zur Anwendung unserer Produkte für spezifische Projekte empfehlen wir Ihnen, sich mit unserer Vertriebsabteilung in Verbindung zu setzen.

Merkmale

  • Die Tragfähigkeitsbeiwerte werden gemäss den geltenden Eurocode-7-Normen (NEN-Normen) berechnet
  • Das Stahlrohr wird mit einem hydraulisch stufenlos regelbaren Hydraulikhammer eingerammt
  • Das Pfahlsystem ist zu 100 % bodenverdrängend
  • Kontrolle der Eindringtiefe mittels Rammdiagrammen
  • Kurze Lieferzeiten und Anpassungen der Pfahlspezifikationen sind bis kurz vor Ausführungsbeginn möglich
  • Geneigte Ausführung ist möglich
  • Stahlrohrrammpfähle können sowohl Druck- als auch Zugbelastungen aufnehmen
  • Unter bestimmten Bedingungen können die Pfähle direkt auf Sollniveau fertiggestellt werden
  • Die Pfähle können über die gesamte Länge bewehrt werden. Abstandhalter gewährleisten eine ausreichende Betondeckung der Bewehrung

Stahlrohrrammpfähle werden an Standorten mit eingeschränkten Arbeitsräumen oder begrenzter Durchfahrtshöhe sowie bei Projekten mit Anforderungen an geringe Erschütterungen eingesetzt.

Herstellungstechniken

  • Aussengeführtes Einrammen

Qualitätssicherung

Vroom Funderingstechnieken führt Stahlrohrrammpfähle gemäss einem von Vroom Funderingstechnieken erstellten Ausführungsverfahren im Rahmen der internen Qualitätssicherung sowie der national geltenden Normen aus.

Beratung anfordern

Vroom Funderingstechnieken wendet bei der Erstellung ihrer Broschüren und Website grösstmögliche Sorgfalt an. Dennoch können aus deren Inhalt keine Rechte abgeleitet werden. Wenn Sie Informationen aus unseren Broschüren oder von unserer Website ohne Überprüfung oder weitere Beratung durch Vroom Funderingstechnieken verwenden, geschieht dies ausschliesslich auf eigenes Risiko.

Vroom Funderingstechnieken übernimmt keine Haftung für die Richtigkeit und/oder Eignung der Informationen für Ihre beabsichtigte Anwendung. Bei Fragen zur Anwendung unserer Produkte für spezifische Projekte empfehlen wir Ihnen, sich mit unserer Vertriebsabteilung in Verbindung zu setzen.

Technische Daten

Rammequipment

Alle Rammgeräte sind mit einem stufenlos regelbaren Hydraulikhammer mit einer maximalen Schlagenergie von 40 bis 150 kNm ausgestattet.

  • Hydraulisch IHC SC40, SC50, S70, S90, S120, S150

Der IHC S150 Hammer eignet sich besonders für schwere Rammarbeiten.
Alle Hammerschlagwerke sind geschlossene Systeme, wodurch Vroom Funderingstechnieken die Rammarbeiten sauber und umweltgerecht ausführen kann.

Betonqualität

Verfügbar in den Festigkeitsklassen C20/25, C25/30, C30/37 und C35/45.

Bewehrung

Qualität B500B. Die Bemessung der Längsbewehrung erfolgt durch den Tragwerksplaner auf Grundlage der jeweiligen Belastungsdaten.
Eine spiralförmige Bügelbewehrung sorgt für einen deutlich steiferen Bewehrungskorb.

Tragfähigkeit

Die geotechnische Tragfähigkeit gemäss Eurocode 7 (NEN 6743) ergibt die folgenden Pfahlklassenbeiwerte.

Pfahlspitzentragfähigkeitsbeiwert

αp = 0.70
β = 0.8 – 0.9 – 1.0 (abhängig von der Fussplatte).

Mantelreibungsbeiwert

αs = 0.010
Zug αt = 0.007

Last- und Verformungsverhalten

Gemäss dem Verhalten von Verdrängungspfählen.

Konstruktive Aspekte

Verfügbare Pfahldurchmesser (Schaftdurchmesser), Abmessungen in mm:

    • 168 (180)
    • 219 (230)
    • 273 (285)
    • 323 (350)
    • 356 (380)
    • 406 (430)
    • 456 (480)
    • 508 (530)
    • 559 (580)
    • 610 (630)
    • 711 (730)
    • 762 (780)
    • 813 (830)
    • 863 (880)
    • 914 (935)

Grössere und nicht standardisierte Abmessungen sind auf Anfrage verfügbar.
Bei Bedarf können die Rohre auch ohne Fussplatte in grösseren Durchmessern eingerammt werden.

Herstellungsprozess

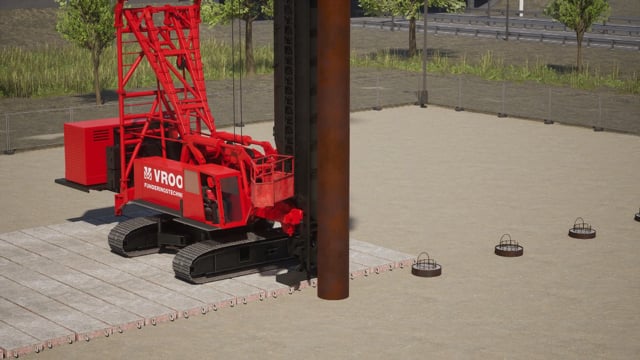

  1. Stahlrohr mit Fussplatte auf Arbeitsebene positionieren.
  2. Einrammen des Stahlrohres bis zur erforderlichen Tiefe mit dem geeigneten Hammer.
  3. Optionales Kürzen auf Sollniveau.
  4. Kontrolle, ob das Rohr trocken und frei von Verunreinigungen ist; Einhängen der Bewehrung mit Abstandhaltern.
  5. Verfüllen mit Betonmörtel; das Stahlrohr verbleibt im Boden.
  6. Fertiggestellt.
